Модуль управления предпусковыми подогревателями двигателя GSM-модем SIMCOM для подогревателя Binar 5S, Compact, Planar, Теплостар 14ТС и 14 ТС-mini

Описание Модуля управления предпусковыми подогревателями двигателя GSM-модем SIMCOM для подогревателя Binar 5S, Compact, Planar, Теплостар 14ТС и 14 ТС-mini

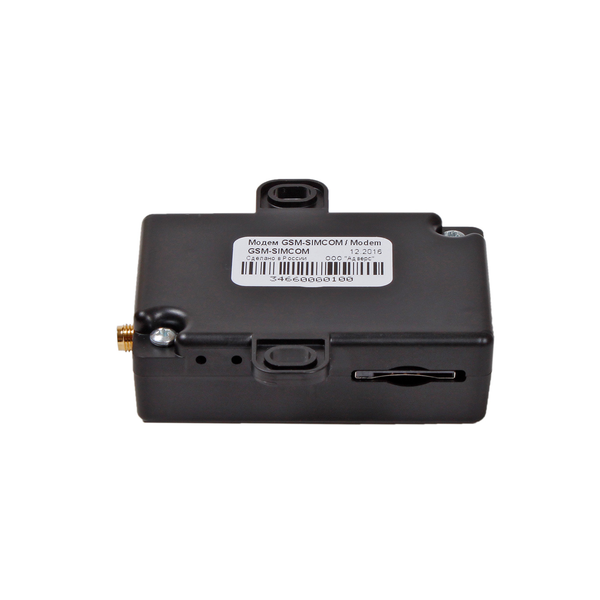

GSM-модем SIMCOM 2 для автономного предпускового жидкостного подогревателя двигателя Binar 5S, Binar Compact, Планар, Теплостар 14 ТС и 14ТС-mini сб.3280

Модем GSM-SIMCOM 2 предназначен для дистанционного управления жидкостными предпусковыми подогревателями BINAR-5-Compact, BINAR-5S, Планар, Теплостар 14 ТС и 14ТС-mini.

Модем обеспечивает управление изделием (пуск, остановку, настройку режима работы), запуск по таймеру, а также вывод информации о состоянии прибора на телефон посредством SMS-сообщений. Приложения для Android и iOS делают использование подогревателя BINAR простым и удобным.

Комплект поставки:

• модем;
• жгут для подключения модема;
• антенна;
• руководство по эксплуатации.

Модем оснащен следующими разъемами:

• 6-контактный разъем для подключения жгута (поз. 1);
•  разъем для подключения антенны (поз. 2);
• держатель SIM-карты (поз. 3);
• светодиодные индикаторы (поз. 4).

Подключение GSM-модема SIMCOM 2

Для приведения модема в рабочее положение необходимо установить SIM-карту, подключить антенну, подключить жгут к модему и установить модем в любое чистое место. Вывести антенну на открытое пространство (например, на лобовое стекло).

SIM-карта, направленная стороной с контактами к основанию модема, вставляется при помощи аккуратного нажима в держатель SIM-карт до щелчка и фиксации. После этого она удерживается от случайного выпадения. Для извлечения SIM-карты из держателя на нее следует аккуратно надавить плоским предметом до снятия фиксации и выдвижения карты.

Подключение разъема жгута производится при помощи аккуратного нажима до щелчка и фиксации. Для извлечения разъема необходимо нажать на защелку разъема. Для подключения модема к изделию, необходимо отсоединить пульт управления от жгута изделия и подсоединить жгут модема.

После подключения модема к жгуту (подачи питания на модем) светодиод расположенный ближе к разъему антенны начнет светиться красным. Второй начнет часто моргать зеленым (соединение и обмен данными). Во время обмена данными (1-2 мин.) происходит автоматическое определение изделия. В это время не рекомендуется подсоединять пульт управления, это может нарушить процесс определения и привести к возникновению 20 кода неисправности.

Инструкция для GSM-модем SIMCOM 2
